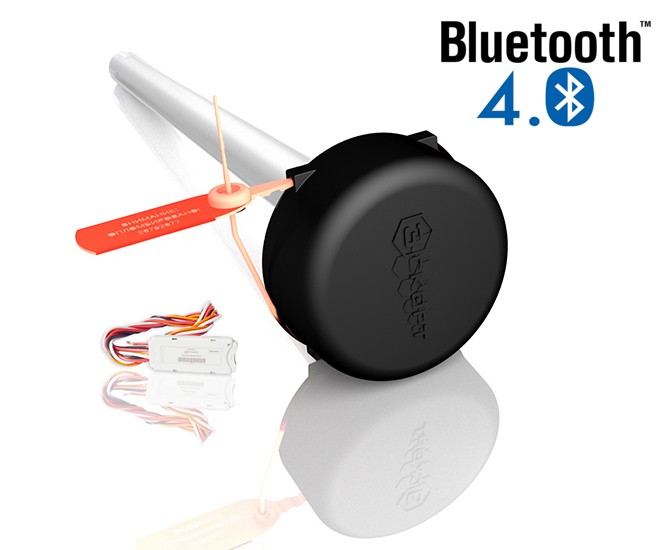

ЭСКОРТ TD-BLE — это беспроводной емкостной датчик уровня топлива (ДУТ), работающий по технологии Bluetooth Low Energy (BLE). Его главная особенность — отсутствие проводов, что упрощает монтаж и исключает риск их повреждения или саботажа.
Основные характеристики
- Срок службы батареи: до 7 лет от одного элемента (литий-тионилхлоридная батарея).
- Точность: погрешность измерения не превышает 1%.
- Дальность связи: до 100 метров (в зоне прямой видимости).
- Степень защиты: IP69S — полная пыле- и водонепроницаемость, выдерживает мойку под высоким давлением.
- Температурный диапазон: от -60°C до +85°C.
- Длина измерителя: от 15 см до 6 метров (трубки можно обрезать под высоту бака).
Главные преимущества
- Простая установка: не нужно сверлить кабину и тянуть кабель через весь автомобиль.
- Настройка со смартфона: конфигурирование и калибровка («пустой/полный») выполняются через мобильное приложение по Bluetooth.
- «Черный ящик»: встроенная память хранит данные о заправках и сливах до 30 дней при потере связи с трекером.
- Совместимость: работает напрямую с ГЛОНАСС/GPS-трекерами, поддерживающими BLE (Teltonika, Galileosky, Навтелеком и др.), или через базу BLE-BASE для терминалов с RS-485.
💡 Важные моменты при монтаже
- Центровка: устанавливайте датчик максимально близко к геометрическому центру бака, чтобы минимизировать влияние наклонов машины на показания.
- Подрезка труб: при обрезке трубок следите, чтобы стружка не попала внутрь — это может привести к замыканию. Оставляйте зазор 15-20 мм между дном бака и концом датчика.
- Калибровка: процедура «пустой/полный» обязательна после каждой подрезки трубок для корректной передачи данных.
Технические характеристики
| Погрешность измерения в рабочей области, не более | 1% |
| Режимы работы | цифровой |
| Цифровой режим: - интерфейс - протокол обмена данными |
Bluetooth LE (BLE) Эскорт BLE |
| Дальность действия (при нормальных условиях эксплуатации в отсутствии помех и препятствий при работе с базой), не менее | 10 метров |
| Период обмена данными с базой | 10 секунд |
| Чувствительность приемника / мощность передатчика | -96 дБ / 4 дБ |
| Степень защиты оболочки по ГОСТ 14254 | IP69S |
| Защита от поражения электрическим током по ГОСТ 12.2.007.0 | класс III |
| Вид взрывозащиты | искробезопасная электрическая цепь уровня «iа» |
| Маркировка взрывозащиты | 0ExiаIIВТ6 Х |
| Рабочая взрывоопасная смесь по ГОСТ Р МЭК 60079-20-1-2011 | категории IIA, IIB |
| Взрывоопасные зоны по ГОСТ IEC 60079-10-1-2011 | 0; 1 и 2 |
| Условия эксплуатации: - температуры окружающей среды, °С - предельная температура окружающей среды, °С - атмосферное давление, кПа - предельное атмосферное давление, кПа |
-45 … +50 -60 … +85 84 … 106,7 57 … 110 |
| Габаритные размеры: - Исполнение 1 - Исполнение 2 |
87х87х(L*+39) 97х88х(L*+33),где L – длина измерительной части в мм |
| Указана на этикетке (вклеена в паспорт) | - колёсные транспортные средства: 150÷2500 - стационарные ёмкости: 150÷6000 |
| Масса, не более кг | 0,5+0,4хL, где L – длина измерительной части в мм |
| Напряжение питания, не более В | 3,6 |
Escort TD-BLE
- Категория: Escort
- Модель: TD-BLE
- Сайт производителя: www.fmeter.ru
